CXP-12カメラからCoaxlink QSFP+フレームグラバーに接続
Coaxlink CXP-12/QSFP+コンバータは、光ファイバによって、CXP-12カメラからCoaxlink QSFP+フレームグラバーへの接続を実現します。マルチモードファイバの場合、最大ケーブル長は150メートルに達します。シングルモードファイバの場合、最大ケーブル長は40キロメートルに達します。
Coaxlink CXP-12 to QSFP+ Converter
4接続CoaXPress CXP-12/CoaXPress-over-Fiberコンバータ
CoaXPress-over-Fiberを使って、ケーブルの長さを簡単に延長
CXP-12カメラとCoaxlink QSFP+フレームグラバーの接続を実現
カメラ側のCoaXPress CXP-12 4接続
フレームグラバー側の40 Gbpsオプティカルモジュール対応QSFP+ポート 1個
カメラ帯域幅 5,000 MB/秒
PoCXPカメラ電源
Coaxlink CXP-12 to QSFP+ Converter
© EURESYS S.A. - Subject to change without notice
8/15/2024 Datasheet 4接続CoaXPress CXP-12/CoaXPress-over-Fiberコンバータ /--/uploads/2024/05/3629_CoaxlinkCXP12toQSFPConverter_4-1.png)
Main benefitsOther benefits仕様Mechanical
Camera / video inputs
Frame grabber / video outputs
Electrical
Software
Environmental conditions
Certifications
Ordering Information
Offices
|
Coaxlink CXP-12 to QSFP+ Converter
ハイライト
Main benefits
Other benefits
最新のドライバーリリース
eGrabber 26.02
フレームグラバー
- PC3625 Coaxlink QSFP+対応の新しい「4-camera, line-scan」ファームウェアバリアント
このリリースのeGrabberでは、PC3625 Coaxlink QSFP+に対応する「4-camera, line-scan」ファームウェアバリアントが追加されました。
「4-camera, line-scan」ファームウェアバリアントでは、ブレークアウトケーブルを使用して、最大4台の単一接続ラインスキャンカメラをPC3625 Coaxlink QSFP+に接続することができます。
- 1X_2YE TapGeometryのサポートを拡張
このリリースのeGrabberでは、PC3622 Coaxlink Duo CXP-12とPC3622-LH Coaxlink Duo CXP-12 LHフレームグラバーの「1-camera」ファームウェアバリアントに1X_2YE TapGeometryのサポートが追加されました。
1X_2YEタップジオメトリは、垂直方向に2つのゾーンを備えたエリアスキャンカメラのCoaXPressで使用される構成です。
eGrabber Studio
- 同時に複数のソースを開く
このリリースのeGrabberでは、「ようこそ」タブから同時に複数のソースを開く機能が追加されました。
- GenDCのマルチパート表示
GenDCペイロードタイプによるバッファーにマルチパート表示のサポートが追加され、Buffer（バッファー）ペインでそれぞれのGenDCパートの表示を有効化または無効化できるようになりました。
- Features（機能）ペインの改善
このリリースのeGrabberでは、Features（機能）ペインのGenApiツリーに以下の改善が導入されました。
– マルチバンクサポートの追加。ツリービューをサブグラバーの数に対応させ、すべての機能値を結合ツリーに表示できます。
– 文字列ベースのセレクターでは、ツリービューに、選択された機能をセレクターの子として表示できるようになりました。このオプションはコンテキストメニューの「Show All Selector Values（すべてのセレクター値を表示）」オプションを使って、個々のセレクターごとに有効化/無効化することができます。
– GenApi機能値では、保留中の操作のステータスが確認できるようになりました（機能値が現在、更新中か、読み出し中か、または書き込み中か）。
– GenApi機能のツールヒントに、アクセスモードや現在の操作ステータス（該当する場合）も含まれるようになりました。
– ツリー項目のコンテンツのコピー/貼り付け機能が追加されました（標準のショートカットキーを使用）。これにより、マルチバンクで値を複製できるため、サブグラバーの構成プロセスが単純化されます。
仕様
Mechanical
- Form factor
Stand-alone device
- Cooling method
Air cooling, fan-cooled heatsink
- Housing
Aluminum housing
- Mounting
Desktop
- Connectors
'COAXPRESS A B C D (INPUT)' on front panel:
4 x Micro-BNC 75 Ohms coaxial receptacles
CoaXPress Host Interface

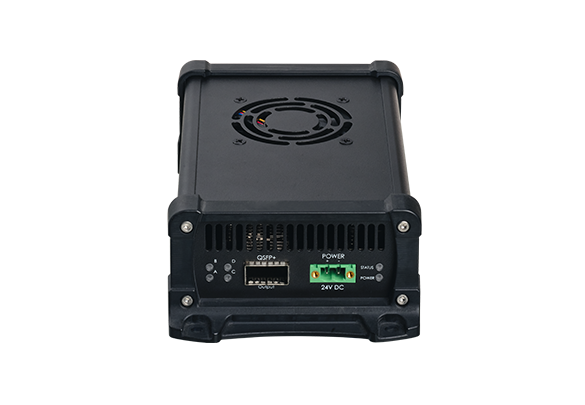

'QSFP+ (OUTPUT)' on rear panel:
Enhanced Quad Small Form-factor Pluggable port
CoaXPress-over-Fiber Device Interface
'POWER' on rear panel:
2-pin 5.08mm pitch terminal socket
24 V DC power input
- LED indicators
'A', 'B', 'C', 'D' on front panel:
Bi-color red/green LEDs
CoaXPress Host connector indicator
'A', 'B', 'C', 'D' on rear panel:
Bi-color red/green LEDs
CoaXPress-over-Fiber Device connector indicator
'STATUS' on rear panel:
Bi-color red/green LED
FPGA status indicator
'POWER' on rear panel:
Bi-color red/green LED
Board status indicator
- Dimensions
L x W x H: 208 mm x 113 mm x 56.5 mm [8.2 in x 4.45 in x 2.22 in]
- Weight
Net weight: 776 g [27.4 oz]
Gross weight: 930 g [32.8 oz]
Camera / video inputs
- Camera interface standard
CoaXPress
- Interface standard(s)
CoaXPress 1.0, 1.1, 1.1.1, 2.0, 2.1, CoaXPress-over-Fiber Bridge Protocol 1.1
- Maximum link speed
CXP-12
- Maximum link width
4 connections
- Camera powering
PoCXP
- Connectors
Four micro-BNC 75 Ohms (also known as HD-BNC™) CXP-12
- Status LEDs
One CoaXPress Host connection status LED per connection
- Number of cameras
Area-scan cameras:
One 1- or 2- or 4-connection camera
Four 1-connection cameras (Contact us)
Line-scan cameras:
One 1- or 2- or 4-connection camera
- Maximum number of cameras
4
- Line-scan cameras supported
Yes
- Maximum aggregated camera data transfer rate
50 Gbps (5,000 MB/s)
- Supported CXP down-connection speeds
1.25 Gbps (CXP-1), 2.5 Gbps (CXP-2), 3.125 Gbps (CXP-3), 5 Gbps (CXP-5), 6.25 Gbps (CXP-6), 10.0 Gbps (CXP-10), and 12.5 Gbps (CXP-12)
- Supported CXP up-connection speeds
Low-speed 20.83... Mbps (CXP-1 to CXP-6)
Low-speed 41.66... Mbps (CXP-10, CXP-12)
- Number of CXP data streams (per camera)
1 data stream per camera
- Maximum CXP stream packet size
16,384 bytes
- PoCXP (Power over CoaXPress)
PoCXP Safe Power:
PoCXP Device detection and automatic power-on
Overload and short-circuit protections
The +24V power source (POWER) must be able to deliver the power required by the converter and camera(s)
Frame grabber / video outputs
- Interface standard
CoaXPress-over-Fiber
- Interface standard(s)
CXP-over-Fiber Bridge Protocol 1.1
- Maximum link speed
CoF-10
- Maximum link width
4 connections
- Maximum data rate
50 Gbps (5,000 MB/s)
- Connectors
One Enhanced Quad Small Form-factor Pluggable port (QSFP+)
- Status LEDs
One CoaXPress-over-Fiber Device status LED per connection
Electrical
- Supply voltage
24 V DC +/- 3% (23.25 V - 24.25 V), via external power supply (not included)
- Power connector
'POWER' connector on rear side:
2-pin 5.08 mm pluggable terminal block socket
- Power consumption
19.5 W for internal use
4 x 17 W for PoCXP
Software
- Driver name
eGrabber
- First release
eGrabber 24.10
- Current release
eGrabber 26.02
Environmental conditions
- Operating ambient air temperature
0°C to +50°C / +32°F to +122°F
- Operating ambient air humidity
10% to 90% RH non-condensing
- Storage ambient air temperature
-20°C to +70°C/ -4°F to +158°F
- Storage ambient air humidity
10% to 90% RH non-condensing
Certifications
- EMC standards
European Council EMC Directive 2014/30/EU
United States FCC CFR Title 47 Part 15B
- EMC - Emission
CISPR 32:2015 + A1:2019 Class A
EN 55032:2015 + A11:2020 Class A
- EMC - Immunity
CISPR 35:2016
EN 55035:2017 + A11:2020
IEC 61000-6-2:2016 / EN 61000-6-2:2019
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-6
- KC Certification
Korean Radio Waves Act, Article 58-2, Clause 3
- Flammability
PCB compliant with UL 94 V-0
- RoHS
European Union Directive 2015/863 (ROHS3)
- REACH
European Union Regulation 1907/2006
- WEEE
Must be disposed of separately from normal household waste and must be recycled according to local regulations
Ordering Information
- Product status
Released
- Product code - Description
PC3629 Coaxlink CXP-12 to QSFP+ Converter
- Related products
PC1676 AC-DC Power Adapter, 24V, 160W
